鎮江散熱器平板形散熱器散熱結構

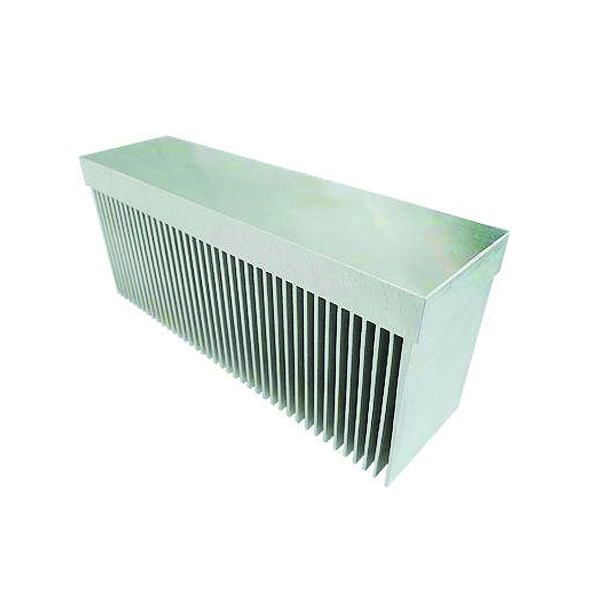

一種鋁制平板型散熱器,包括框架和設在框架內的散熱結構,散熱結構包括至少一個散熱單元,散熱單元包括一個管柱和設在管柱外側壁上的若干側翼,管柱通過連接管路與熱源連通,連接管路包括連接管和連通連接管與管柱的管接頭,管接頭一端從連接管側部伸入連接管內,另一端套設于管柱內。結構簡單、重量輕、散熱量大、升溫快、安裝簡易、熱媒通流順暢、熱能利用率高。
散熱體表面應無縮孔、銹蝕、裂紋等缺陷;平板形散熱器的金屬緊固件(壓板、壓蓋、碟形彈簧)、水冷散熱體的導電片應加鍍層保護;散熱體臺面的表面粗糙度Ra允許值為3.2,m;1.4散熱體臺面的平面度不低于9級;用于濕熱帶電力半導體器件的散熱器(包括散熱體、緊固件和絕緣件),表面應經防護處理,其耐潮濕、耐鹽霧和耐霉菌的能力應符合相應的熱帶電力半導體器件標準;散熱器專用的緊固件和絕緣件應符合GBB446.3(電力半導體器件用散熱器絕緣件和緊固件》散熱器與電力半導體安裝的緊固力矩或緊固壓力應符合器件產品標準的有關規定;平板形散熱體臺面的安裝中心定位銷尺寸:直徑中2.5mm,高出臺面lmmo。
