關于鎮江散熱器選擇的計算方法

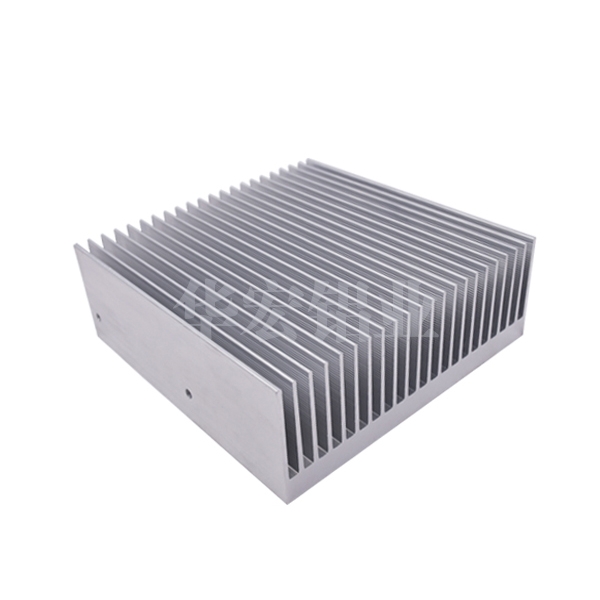

電子散熱器通常是針對大功率電子元器件散熱的散熱片,沒有外加電源,自然冷卻。
散熱計算公式:
Rtf =(Tj-Ta)/Pc - Rtj -Rtc
散熱器熱阻Rtf 是選擇散熱器的主要依據。Tj 和Rtj 是半導體器件提供的參數,Pc是設計要求的參數,Rtc 可從熱設計專 業書籍中查表。
(1) 計算總熱阻Rt:Rt= (Tjmax-Ta)/Pc
(2) 計算散熱器熱阻Rtf 或溫升ΔTfa:Rtf = Rt-Rtj-Rtc ΔTfa=Rtf×Pc
(3)確定散熱器鋁型材: 按照散熱器的工作條件(自然冷卻或強迫風冷),根據Rtf 或ΔTfa和 Pc 選擇散熱器,查所選散熱器的散熱曲線(Rtf 曲線或ΔTfa線),曲線上查出的值小于計算值時,就找到了合適的散熱器。
