怎樣選購電子散熱器

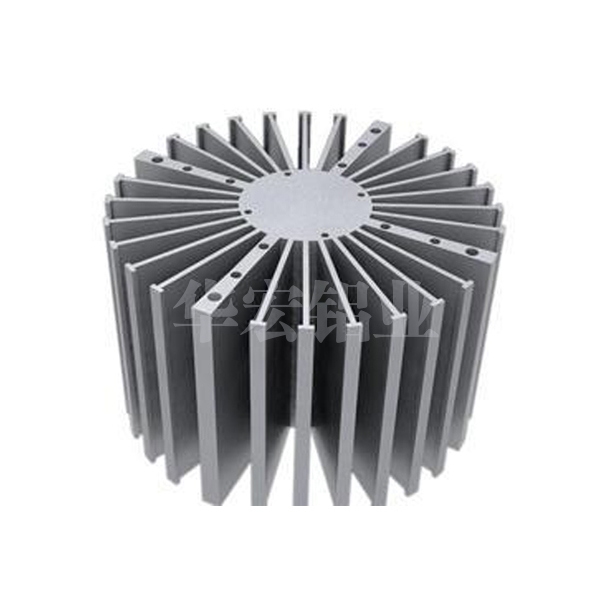

首先確定要散熱的電子元器件,明確其工作參數,工作條件,尺寸大小,安裝方式,選擇鎮江散熱器的底板大小比元器件安裝面略大一些即可,因為安裝空間的限制,散熱器主要依靠與空氣對流來散熱,超出與元器件接觸面的散熱器,其散熱效果隨與元器件距離的增加而遞減。對于單肋散熱器,如果所需散熱器的寬度在表中空缺,可選擇兩倍或三倍寬度的散熱器鋁型材截斷即可。
關于散熱器選擇的計算方法
散熱計算公式:
Rtf =(Tj-Ta)/Pc - Rtj -Rtc
散熱器熱阻Rtf 是選擇散熱器的主要依據。Tj 和Rtj 是半導體器件提供的參數,Pc是設計要求的參數,Rtc 可從熱設計專業書籍中查表。
(1) 計算總熱阻Rt:Rt= (Tjmax-Ta)/Pc
(2) 計算散熱器熱阻Rtf 或溫升ΔTfa:Rtf = Rt-Rtj-Rtc ΔTfa=Rtf×Pc
(3)確定散熱器:按照散熱器的工作條件(自然冷卻或強迫風冷),根據Rtf 或ΔTfa和 Pc 選擇散熱器,查所選散熱器的散熱曲線(Rtf 曲線或ΔTfa線),曲線上查出的值小于計算值時,就找到了合適的散熱器。
