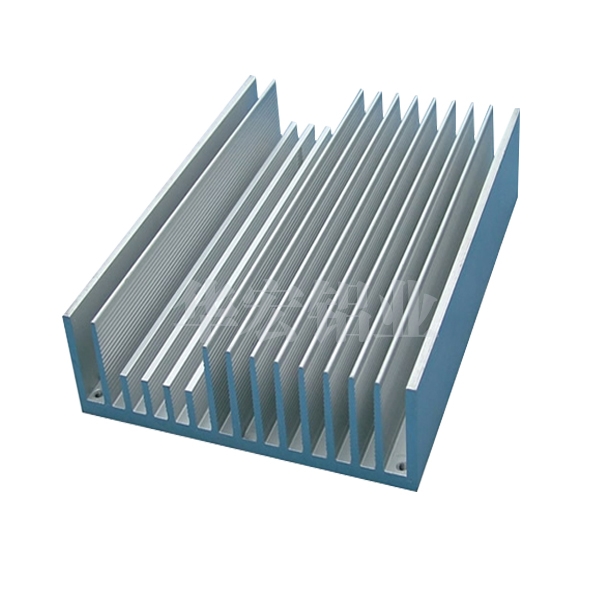

散熱器鋁型材表面處理陽極氧化
散熱器鋁型材表面處理常見工藝
常見的陽極氧化工藝有拉絲霧面本色,拉絲亮面本色,拉絲亮面染色,霧面拉絲染色(可染成任何色系)。拋光亮面本色,拋光霧面本色,拋光亮面染色,拋光霧面染色。噴吵亮面本色,噴吵霧面本色,噴沙染色。
鎮(zhèn)江散熱器陽極氧化:可以使產(chǎn)品表面形成一層均勻,致密的氧化層,這種膜能使產(chǎn)品的表面硬度達(dá)到(200-300HV),如果特種產(chǎn)品可以做硬質(zhì)陽極氧化,產(chǎn)品表面硬度可達(dá) 400-1200HV,因而硬質(zhì)陽極氧化是油缸,傳動(dòng),不可缺的表面處理工藝。
另外這種產(chǎn)品耐磨性非常好,可做航空,航天相關(guān)產(chǎn)品的必用工藝。陽極氧化和硬質(zhì)陽極氧化不同之處:陽極氧化可以著色工作臺(tái),裝飾性比硬質(zhì)氧化要好的多。施工要點(diǎn):陽極氧化對(duì)材質(zhì)要求很嚴(yán)格,不同的材質(zhì)表面有不同的裝飾效果,常用的材質(zhì)有6061,6063,7075,2024 等,其中,2024 相對(duì)效果要差一些, 由于材質(zhì)中CU 的含量不同,因此7075 硬質(zhì)氧化呈黃色,6061,6063 呈褐色,但普通陽極氧化6061,6063,7075 沒多大的差別,但2024 就容易出現(xiàn)很多金斑。
二,陽極氧化工藝流程
除油—>堿蝕—>化拋—>中和—>黎地—>中和
陽極氧化—>染色—>封孔—>熱水洗—>烘干
三,常見品質(zhì)異常判斷
A 表面出現(xiàn)花斑。這種異常一般是由于金屬調(diào)質(zhì)不好或材質(zhì)本身太差所至,處理辦法,重新熱處理?;蚋鼡Q材質(zhì)。
B 表面出現(xiàn)彩虹色。這種異常一般陽極作業(yè)失誤所致。,上掛時(shí)松動(dòng),造成產(chǎn)品導(dǎo)電不良。,處理辦法,退電重新陽極處理。
C,表面碰傷,刮傷嚴(yán)重。這種異常一般是由于運(yùn)輸或加工過程中,作業(yè)大意所致,處理辦法,退電,打磨再電。
D,染色時(shí)表面出現(xiàn)白點(diǎn)。,這種異常一般是由于陽極作業(yè)時(shí),水中有油,或其它雜質(zhì)所致。
